Gaskets For GEA Plate Heat Exchanger





Model NT100M NT100T NT100X NT150L NT150S NT250L S4 S8

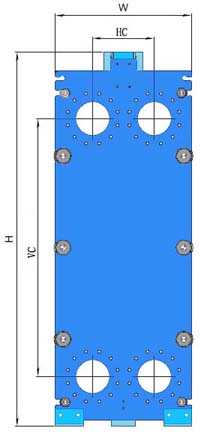

HC=mm 262 262 262 314 314 420 70 70
VC=mm 1113 796 1519 1572 1092 1999 381 655
　   　 　 　
Model NT250S NT350S NT50M NT50T NT50X N40 S43 S65
HC=mm 420 　 　 　 130 257 396 395
VC=mm 1406 　 　 　 1115 1227 790 1090
　   　 　 　
Model VT04P VT405 VT10 Lateral VT1306 VT1309 VT130F A085 GL205
HC=mm 61 257 118 450 450 450 580 255
VC=mm 480 845 691 1266 1639 1826 1530 774
　   　 　 　
Model VT130K VT20 Glued VT20 Loc-in VT20P Loc-in VT2508 VT40 Glued GL405 FA184 NG/WG
HC=mm 450 212 212 212 　 257 298 405
VC=mm 1826 868 868 868 　 1227 879 1530
　   　 　 　
Model VT40 Loc-in VT40M Loc-in  VT40P Glued VT40P Loc-in VT80 Glued VT80 Loc-in FA192   NG/WG LWC100T
HC=mm 457 457 457 457 382 382 550 　
VC=mm 1227 1227 1227 1227 1526 1526 1885 　
　   　 　 　
Model VT80M Loc-in VT80P Loc-in VT805 FA157 FA159 FA161 　 　
HC=mm 382 386 382 　 221 310 　 　
VC=mm 1526 1526 966 　 984 1240
